Funcionalidad de GITAF

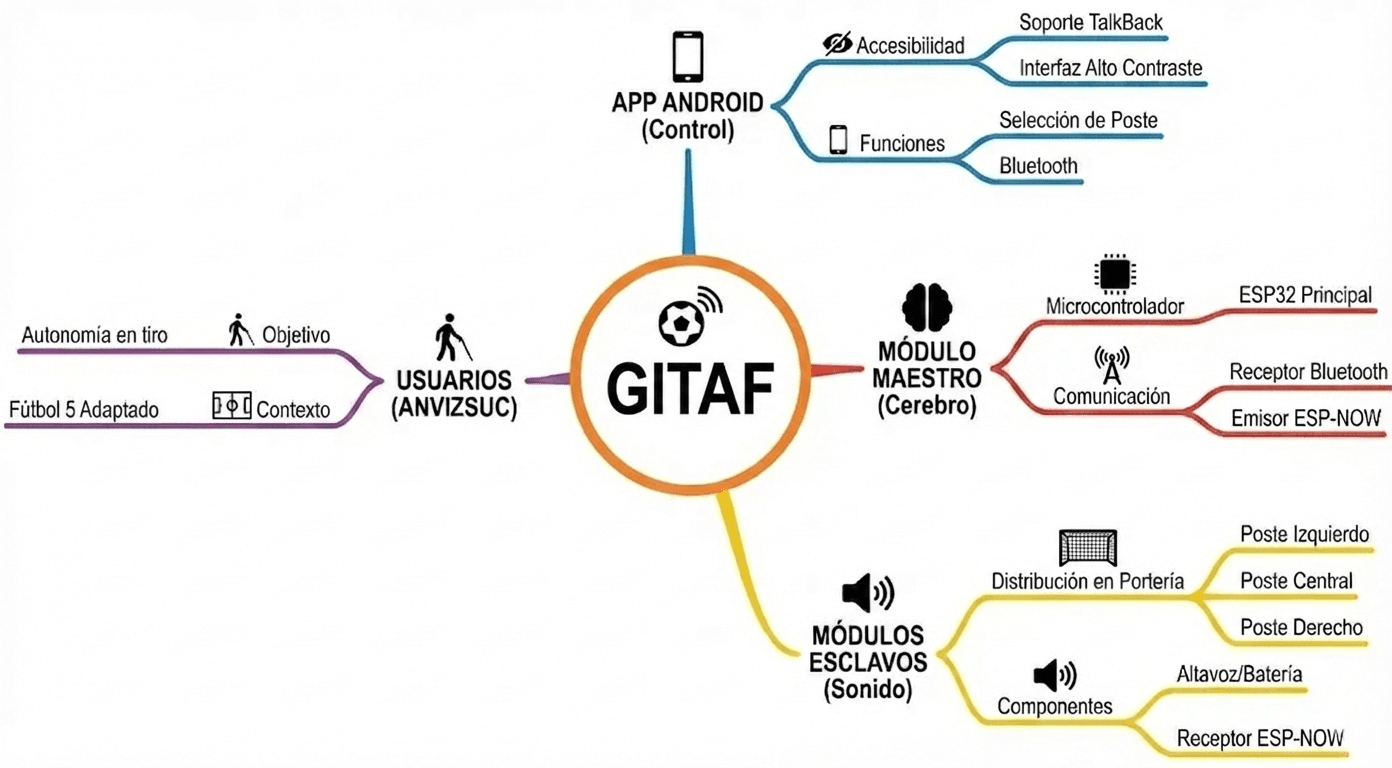

Diagrama de Funcionalidad

El sistema GITAF PRO opera bajo un modelo de inteligencia distribuida. A diferencia de los altavoces Bluetooth convencionales que solo reproducen lo que se les envía, cada nodo en GITAF tiene su propia lógica de decisión, temporizadores y gestión de energía.

Módulos del Sistema

1. Interfaz de Control (App Android)

La aplicación no transmite audio, sino instrucciones lógicas. Esto garantiza que la conexión sea rápida y estable incluso a largas distancias.

• Selección de Objetivo: Permite activar independientemente el Maestro (Local), Esclavo 1 o Esclavo 2.
• Panel de Telemetría: Decodifica y visualiza en tiempo real el porcentaje de carga de las tres baterías, alertando al entrenador si algún nodo baja del 20%.
• Conexión Transparente: Se vincula automáticamente al dispositivo identificado como "Gitaf Pro".

2. Módulo Maestro (Nodo Híbrido)

El ESP32 central actúa como el cerebro de la red, desempeñando tres funciones simultáneas:

1. Gateway de Comunicaciones: Traduce los comandos Bluetooth de la App a paquetes ESP-NOW para los esclavos.
2. Emisor de Audio Local: Posee su propio amplificador y altavoz. Al recibir el comando "11", ejecuta su propia secuencia de sonido para servir como punto de referencia central o posición del entrenador.
3. Concentrador de Datos: Recibe los reportes de voltaje de los esclavos, los unifica con su propia lectura (INA219) y envía un paquete consolidado a la App.

3. Módulos Esclavos (Nodos Satélite)

Los dispositivos ubicados en las porterías son totalmente autónomos. Su funcionalidad se basa en el principio de "Activación por Eventos":

• Secuenciador Automático: Al recibir la señal de activación, el esclavo inicia un bucle local: Reproducir → Esperar 3 seg → Reproducir.
• Auto-Apagado Inteligente: Tras cumplir 3 ciclos de reproducción, el dispositivo corta el audio automáticamente y entra en modo de espera (Standby) para maximizar la batería.
• Retorno de Estado: Cada 2 segundos, despierta su radio brevemente para enviar su nivel de batería al Maestro.

Lógica de Operación

El sistema está programado para evitar la saturación auditiva y facilitar la orientación mediante secuencias predecibles.

Ciclo de Disparo de Audio

Cada vez que el entrenador presiona un botón en la App, ocurre la siguiente secuencia lógica en el hardware:

graph LR
    A[Inicio: Comando APP] --> B{¿Es Local o Remoto?}

    B -- Local (Maestro) --> C[Activar DFPlayer Local]
    B -- Remoto (Esclavo) --> D[Enviar Trama ESP-NOW]

    C --> E[Bucle: 3 Repeticiones]
    D --> F[Esclavo Recibe Señal]

    F --> G[Bucle Esclavo: 3 Repeticiones]

    E --> H[Standby Automático]
    G --> H
